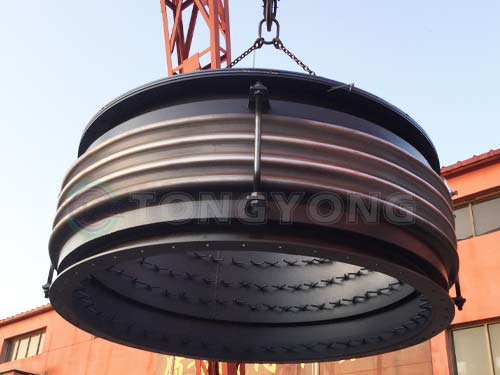

大口径高温膨胀节结构

当口径大于DN1000且应用于高温使用环境的大口径高温膨胀节，用于吸收大口径高温管道系统上的热位移，为了适应温度在通用膨胀节的基础上，从材料选材到结构上进行了设计。

材质上会根据实际使用温度选用相匹配的材质；结构上会通过变径的型式内置隔热保温层；

在导流筒内壁焊接耙钉进行炉料浇铸；

口径较大时，其主要补偿元件不锈钢波纹管的抗失稳能力会差，可一通过设置铠装环，并根据压力、温度和位移计算其数量、截面尺寸和分布位置，增加承压能力的同时，避免内压引起的柱弯曲和平面变形。

大口径管道中不均匀的热分布会导致局部温度较高，使波纹管受热不均匀产生额外的应力。可以通过在进口端设置气流均布板。

当口径较大时运输成本会增加，可通过分体形式进行运输。将膨胀节分成若干份，送至现场后进行组焊。

选型时需要落实压力、温度范围、补偿量管道尺寸及材质，介质性质等。安装时根据安装说明进行正确的安装。
