关于轴向型复式波纹补偿器(TFS)补偿量、型号、用途那些小知识!

2020-05-31 16:25:44
动态详情

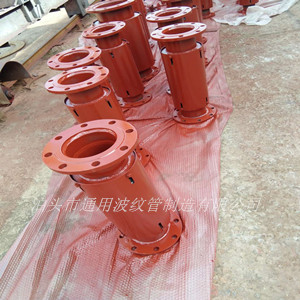

TSF轴向型复式波纹补偿器是由其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成,该产品是由一个或多个波纹管串接在一起,波纹管外有可使波纹管轴向移动的外套筒,即是保护装置又保持了它的稳定性。可以满足管道的轴向补偿,具有补偿量大、经济实用的特点。

型号举例:0.6TFS100*20F

表示:工作压力为.6MPa,通径DN=100mm,波数为20,法兰连接的复式波纹补偿器。

型号:本厂生产DN32-DN1000

压力级别:0.1MPa-2.5MPa。

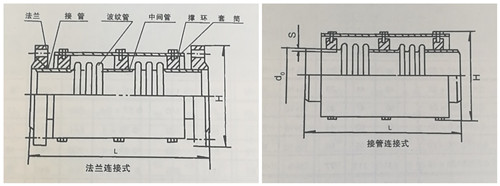

连接方式:1、法兰连接式  2、接管连接式

产品轴向补偿量:30mm-450mm

对固定支座的作用力:

压力推力:Fp=100·P·A   (N)

轴向弹力:F=K·X        (N)

式    中:P:工作压力或试验压力 MPa

          A:面积cm²

          Kx:补偿器轴向刚度 N/mm

          X: 补偿器使用的轴向补偿量mm

 针对不同的工况对产品的选型不同,泊头市通用波纹管制造有限公司作为生产金属波纹管补偿器、非金属补偿器、风门、金属软管、橡胶接头、插板阀等产品的生产厂家,视产品质量为企业生命,良好的售后服务,让您选择通用、放心使用,欢迎您的来电咨询:0317-8171989  13111703766!
