石化焦炉管道金属波纹膨胀节

石化行业焦炉煤气输送过程中会由于烟气介质输送过程中，会由于介质温度变化造成热膨胀和冷收缩。过程中会产生应力。如果应力得不到释放，会使管道运行造成隐患。金属波纹膨胀节做为石化焦炉管道系统中补偿位移的元件，膨胀节安装在焦炉煤气管道中用来吸收由于输送介质温度变化所造成的热膨胀和冷收缩。

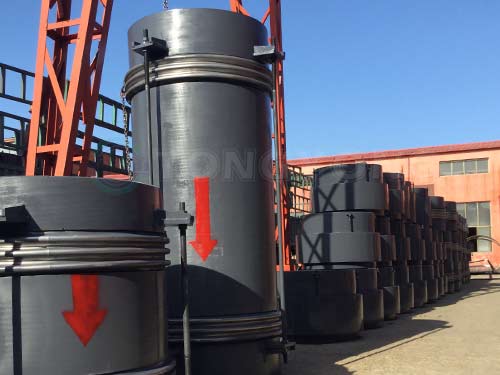

金属波纹膨胀节通过不锈钢波纹管的伸缩运动，吸收管道系统产生的轴向、横向、角向位移。减少了管道的应力和变形，维护了管道系统稳定的运行。较长的输送管道根据管系要求设置不同规格的膨胀节，通用波纹管举例说明几种膨胀节规格。

无约束波纹膨胀节结构上由工作接管、导向圈、主定向环、次定向环、定向保护套、内衬、波纹管、限位环、导流筒、中间环组成。吸收轴向产生的位移。

复式拉杆型波纹膨胀节由中间接管连接的两个波纹管及拉杆、端板等构成，结构简单，用于需要补偿量大的管线。
