山西旁通压力平衡式波纹补偿器

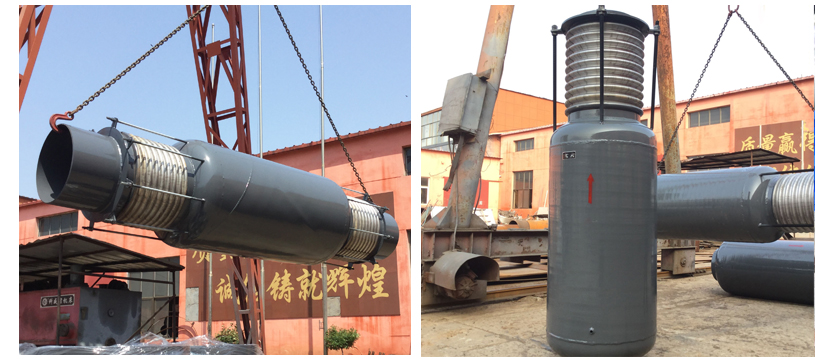

旁通压力平衡式波纹补偿器（TPP）

概述：旁通平衡式补偿器是由两个几何参数相同的波纹元件和两个与相邻管道、设备连接的接管（或法兰）及封头组成的挠性部件。用于

直管补偿轴向膨胀。补偿器能平衡管道压力推力，固定管架可不考虑承受管道压力推力。
用途：本产品具有吸收内压推力的能力，具有良好的导向性、产品刚度小、外形尺寸小等特点。

型号：本公司生产DN50-DN1800

压力范围：0.6Mpa-1.6Mpa

连接方式：1、法兰连接式   2、接管连接式

轴向补偿量：根据用户要求

1、安装前，应先检查波纹补偿器型号、规格是否符合设计要求。

2、由于波纹补偿器通常不吸收扭矩，在安装时不允许波纹补偿器受到扭矩。

3、除设计要求预拉伸或“冷紧”的预变形外，严禁使用波纹管变形的方法来调整管道的安装偏差，以免影响波纹补偿器使用。

4、保温层应做在补偿器外保护套上，保温层材料不应含氯

5、旁通压力平衡式波纹补偿器在进行水压试验时，要考虑充水时是否需要对补偿器的接管加设临时支架以承重。水压试验用水要洁净、无

腐蚀性、控制水中氯子含量。
