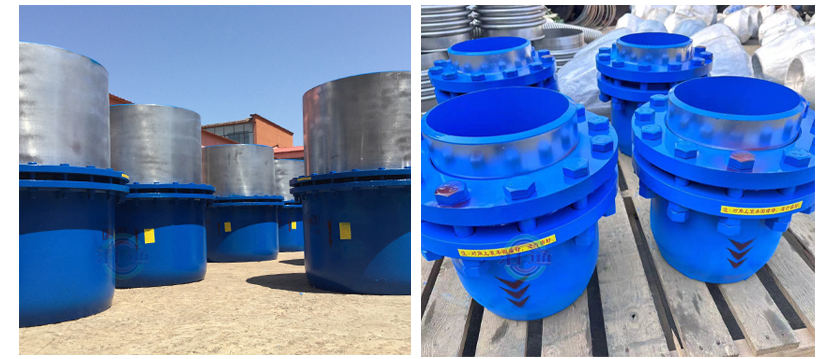

双向套筒补偿器
通用波纹管内页模板

双向套筒补偿器是热流体管道的补偿装置,主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质,通过滑动套筒对外套筒的滑移运动,达到热膨胀的补偿。

双向套筒补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。

双向套筒补偿器采用新型的密封材料柔性石墨环,其具有强度大,摩擦系数小(0.04~0.10),不老化,效果好,维修方便等特点。

双向套筒补偿器的使用寿命大,疲劳寿命与管道相当。滑动表面经处理,在盐水、盐溶液等环境下性能好,比奥氏体不锈钢高50倍以上。同时,后因磨损导致密封效果减弱时,可再次紧固法兰,增强密封性能,也可将螺栓松开,取下压圈,再装进一层或两层密封环,压紧压圈,继续使用。

双向套筒补偿器对氯离子含量无要求,特别适用于介质或周围环境氯离子超标的系统上。

双向套筒补偿器的特点是不论介质从补偿器何端流入,其补偿器两端的滑动套筒总是自由滑动,达到双向补偿作用,增大补偿量。

双向套筒补偿器的优势:

1、双向套筒补偿器的使用寿命大,疲劳寿命与管道相当。滑动表面经处理,在盐水、盐溶液等环境下性能好,比奥氏体不锈钢高50倍以上。同时,后因磨损导致密封效果减弱时,可再次紧固法兰,增强密封性能,也可将螺栓松开,取下压圈,再装进一层或两层密封环,压紧压圈,继续使用。

2、双向套筒补偿器对氯离子含量无要求,特别适用于介质或周围环境氯离子超标的系统上。

3、双向套筒补偿器分单向型和双向型补偿结构,双向型特点是不论介质从补偿器何端流入,其补偿器两端的滑动套筒总是自由滑动,达到双向补偿作用,增大补偿量。

双向套筒补偿器的安装:

1、套筒式补偿器在安装应妥善保管,防止日晒雨淋和沙尘污染。

2、安装时应检查补偿器的型号规格与设计是否一致,产品表面应无碰伤,压坑,严重锈蚀等影响产品质量的缺陷。

3、对一次性补偿器成品总长度与样本一致时,不必再拉伸或压缩,如在伸缩总管上的安装标线有变动时,应调准后再进行安装

4、对双向无推力补偿器,   简图中所注的介质流向安装,当介质为蒸汽时,以免补偿器内形成气塞。为补偿器两个方向的补偿量相等,设计时   将双向补偿器布置在两个固定点中间。

5、与补偿器两端相焊接的管段   进行破口处理,焊后按要求进行水压试验(试压时应予旋紧填料室两端螺栓无泄露为止)。运行24小时后,   将填料室两端螺栓再紧一次。

6、为管道无侧向位移,只沿轴向伸缩,在伸缩管侧装导向支架。当补偿器两铡均有轴向位移时,则两侧都应装导向支架,轴向位移对补偿器偏心度正负(+-)不超过一度。

7、补偿器的保温的结构可与管道相同,但对伸缩段不可产生约束力。

8、情况另商洽。
